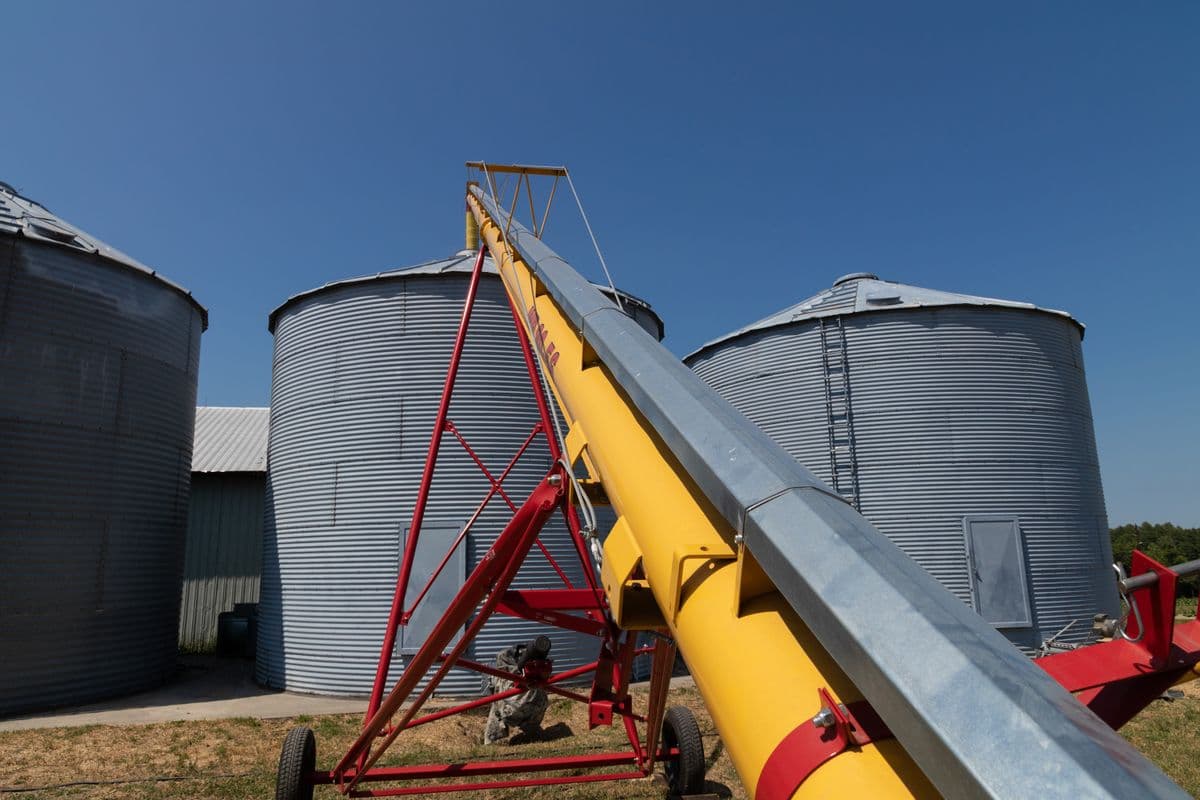

الرافعات الدلوية وناقلات الأعلاف لمطاحن الإمارات: ربط خط الإنتاج

لماذا منظومة النقل هي العمود الفقري لمطحنة الأعلاف في الإمارات

كثير من أصحاب مطاحن الأعلاف ينفقون ميزانياتهم على المطارق والخلاطات والمكابس، ثم يكتشفون بعد التشغيل أن خطوط النقل الواصلة بين هذه الآلات هي المشكلة الحقيقية. كل طن من المواد الخام يدخل المصنع يحتاج إلى رفع أفقي وعمودي أربع مرات على الأقل قبل أن يخرج في صورة حبيبات معبأة. في الإمارات، حيث تتجاوز درجات الحرارة الصيفية 45 درجة مئوية ويضاف إليها غبار الصحراء والرطوبة الساحلية في رأس الخيمة، فإن معدات النقل التي تبدو كافية على الورق تتحول سريعاً إلى عنق زجاجة مزمن. مزرعتي تصمم وتوريد وتركّب منظومات النقل المتكاملة — من حفرة الاستقبال إلى محطة التعبئة — مصممة بدقة لتتوافق مع طاقة آلاتك وتتحمل ظروف الخليج القاسية.

الرافعات الدلوية: الرفع العمودي من القاع إلى القمة

الرافعة الدلوية هي أطول قطعة في أي مصنع أعلاف وأكثرها تأثيراً على الإنتاجية الكلية. تأخذ المادة من مستوى الأرض وتوصلها إلى بين التوزيع العلوي على ارتفاعات تتراوح بين 10 و40 متراً، حيث تغذي شبكة التوزيع بالجاذبية التي تمد كل الآلات في الطوابق الأدنى. اختيار النوع الخاطئ أو التحجيم الخاطئ يخلق عنق زجاجة دائماً لا يمكن حله بأي ترقية لاحقة.

الرافعات الدلوية الطاردة المركزية

الرافعة الطاردة المركزية هي الخيار القياسي للمواد الحبيبية الحرة الانسياب: الحبوب الكاملة كالذرة والشعير والسورغم والقمح، والدقيق الخشن، والحبيبات المنتهية التي يزيد قطرها على 3 مم. الدلاء متباعدة على حزام أو سلسلة وتتحرك بسرعة 1.2 إلى 2.0 متر في الثانية. عند بكرة الرأس تقذف القوة الطاردة المركزية المادة خارج كل دلو نحو فوهة التفريغ. تتراوح السعات بين 5 و50 طناً في الساعة للموديلات القياسية بعرض دلاء من 200 مم إلى 600 مم. الميزة الكبرى هي السرعة وانخفاض تكلفة الرفع لكل طن. والقيد الرئيسي أن المنتجات الهشة — كالفتات والحبيبات الصغيرة وأعلاف الأسماك — تعاني من الكسر أثناء القذف.

الرافعات الدلوية المستمرة (البطيئة)

الرافعة المستمرة تحمل دلاءها متلاصقة بلا فجوات، مما يشكل حوضاً متصلاً. سرعة الرأس تُخفَّض إلى 0.4 إلى 0.8 متر في الثانية، والمادة تتفرغ بلطف بالجاذبية فوق ظهر كل دلو بدلاً من القذف. هذا التصميم إلزامي للفتات الهش والمساحيق الناعمة والمواد التي تتجاوز درجة حرارتها 80 درجة مئوية عند خروجها من المجفف أو المبرد. تكلف الرافعات المستمرة 30–40 % أكثر من الطاردة المركزية لنفس السعة، لكنها تحمي جودة المنتج وتقلل من توليد الغبار والفتات. لمصانع أعلاف الدواجن وأعلاف الأسماك في الإمارات، هذا الاستثمار يُسترد سريعاً من تقليل إعادة المعالجة.

تصميم قسم الرأس وقسم القاع

يحوي قسم الرأس بكرة الإدارة أو نجمة السلسلة وفوهة التفريغ وفتحة الفحص. التصميم الصحيح يشمل لوح خلفي يمنع تراكم المادة بداخله (ظاهرة الترشح الراجع)، ومسكن محمل مختوم بتصنيف IP65 على الأقل للبيئات المتغبرة، وباب تفتيش بحجم يسمح باستبدال الدلاء دون نزع الحزام كاملاً. أما قسم القاع فيحوي بكرة الشد ومدخل التغذية وحوض التنظيف الذاتي. من أكثر أسباب الأعطال شيوعاً في مطاحن الإمارات هو فيضان قاع الرافعة — حين يتجاوز معدل الإدخال طاقة الرافعة، تتراكم الحبوب في القاع وتنزلق الحزام عن البكرة. بوابة تغذية محكومة تمنع هذا. محامل القاع يجب أن تكون من نوع الكتلة الصندوقية مع أختام متعرجة ومنفذ ضخ شحم لطرد الغبار الكاشط.

الحزام مقابل سلسلة الإدارة

أحزمة المطاط المقوّى بالنسيج هي الاختيار السائد للتركيبات التي لا تتجاوز 25 متراً و30 طناً في الساعة. أخف وزناً وأقل ضجيجاً وأسهل توصيلاً في الموقع. السلسلة الفولاذية أو البلاستيكية الهندسية تُحدد لارتفاعات تزيد على 25 متراً والمواد الكاشطة الثقيلة كالخلطات المعدنية ودقيق العظام ودرجات الحرارة التي تتجاوز 50 درجة مئوية حيث يتدهور المطاط. مصانع الساحل الإماراتي ينبغي أن تحدد براغي دلاء من الفولاذ المقاوم للصدأ SS304 بصرف النظر عن اختيار الحزام أو السلسلة — براغي الكربون العادية تتآكل في أقل من سنتين في الهواء المشبع بأملاح خليج عُمان.

الناقلات الأفقية: اختيار النوع المناسب لكل وظيفة

بمجرد وصول المادة إلى بين الرأس العلوي، تقوم قنوات الجاذبية والناقلات الأفقية بتوزيعها على الصوامع وآلات المعالجة. ثلاثة أنواع تهيمن على مطاحن الأعلاف: ناقلات الطاقم (الحلزون)، وناقلات السلسلة المسحوبة، وناقلات الحزام. لكل نوع ملف مميز من حيث توليد الغبار وكسر المنتج وسقف السعة وعبء الصيانة.

ناقلات الطاقم (الحلزون / الأوغر)

ناقل الطاقم عبارة عن لولب حلزوني دوّار داخل حوض مفتوح أو أنبوب مغلق. السعات من 1 إلى 30 طناً في الساعة للأقطار القياسية من 150 مم إلى 400 مم. الحلزونات مدمجة ومغلقة ذاتياً وقادرة على النقل بزوايا تصل إلى 20 درجة. القيد أن اللولب الدوار يولّد قوى قص تكسر الحبيبات والفتات الهشة عند تحميل يتجاوز 40 % من مقطع الأنبوب. للحبوب الخام والدقيق وأعلاف العجين، ناقلات الطاقم هي الحل الأفقي الأكثر اقتصاداً. للحبيبات التي يزيد قطرها على 4 مم والمخصصة للتصدير، ناقل السلسلة أو الحزام يحمي الجودة بشكل أفضل. في ظروف الغبار الإماراتية، يُفضَّل الحلزون الأنبوبي المغلق بأغطية مشبّكة على الحوض المفتوح.

ناقلات السلسلة المسحوبة (En-Masse)

ناقل السحب الجماعي يحرك كتلة من المنتج على سلسلة ذات حلقات مسطحة داخل هيكل مستطيل مغلق. السلسلة تتحرك ببطء شديد (0.1 إلى 0.3 متر في الثانية)، والمادة تتحرك معها بالاحتكاك الداخلي لا بالدفع الميكانيكي. هذا العمل منخفض القص يُنتج أقل قدر من الكسر، مما يجعل ناقلات السلسلة مثالية للأعلاف المحببة والمفتتة. هي أيضاً مغلقة كلياً، وهو ما يهم كثيراً في البيئات المتغبرة. السعات تصل إلى 50 طناً في الساعة في الهياكل الكبيرة. تكلفة الصيانة الرئيسية هي السلسلة نفسها — المصانع الإماراتية التي تعمل 20 ساعة يومياً ينبغي أن تضع في ميزانيتها استبدال السلسلة كل 18 إلى 24 شهراً وتحتفظ بطقم سلسلة كامل احتياطياً.

ناقلات الحزام

ناقلات الحزام المطاطي المسطحة أو المقعّرة هي الحل الأمثل للمناولة الخارجية للمواد الخام — نقل الحبوب من حفرة تفريغ الشاحنة إلى صومعة الاستقبال المسقوفة، أو تحريك الأكياس المنتهية على خط الانتقاء. هي لطيفة على المنتج، وكفء من حيث الطاقة في السعات العالية، وسهلة الفحص البصري. نقطة ضعفها في الإمارات هي السطح المكشوف: الرياح الصحراوية تحمل رمالاً ناعمة تغوص في سطح الحزام وتسرّع بلى طبقة تبطين البكرات. تغطية ناقلات الحزام الخارجية بقبة فولاذية ووضع كاشط حزام عند البكرة الرئيسية يمتد بعمر التبطين من 6 أشهر إلى 2–3 سنوات. ناقلات الحزام الداخلية ينبغي أن تُجهَّز بـجوانب غبار عند نقاط التحويل للحد من الانسكاب.

النقل الهوائي للمسافات الطويلة والتخطيطات الضيقة

حين تتجاوز المسافات الأفقية 50 متراً، أو حين يتطلب تخطيط المصنع نقل المادة عبر جدران أو فوق معدات أو حول عوائق تستلزم ناقلات ميكانيكية عدة نقاط تحويل، يصبح النقل الهوائي عملياً وأحياناً ضرورياً. نظام النقل الهوائي الخفيف الطور يستخدم منفاخاً إزاحياً لضخ الهواء بضغط 0.5 إلى 1.0 بار عبر أنبوب قطره 100–200 مم، مما يحمل المادة إلى مستقبل سيكلوني أو فلتري عند الصومعة الوجهة.

السعات في الطور الخفيف تتراوح بين 2 و15 طناً في الساعة. التكلفة الرئيسية هي الطاقة الكهربائية (منفاخ 15 كيلوواط ينقل 5 أطنان في الساعة ويستهلك نحو 3 كيلوواط-ساعة لكل طن مقارنة بـ0.4 كيلوواط-ساعة لناقل الحزام) وصيانة الفلاتر. أنظمة الطور الكثيف تعمل بضغط أعلى (2 إلى 4 بار) بسرعة هواء أخفض، مما يقلل كسر المنتج جذرياً — ضروري لحبيبات الأسماك الهشة أو الخلطات المعدنية. فريق مزرعتي الهندسي يحسب سرعة النقل المثلى وقطر الأنبوب لكل مادة، متجنباً وضعي الفشل الشائعين: ترسيب المادة في مناطق السرعة المنخفضة، والتآكل المفرط لمنحنيات الأنابيب بفعل المواد الكاشطة عالية السرعة.

تسلسل تدفق المواد الكامل في مطحنة الإمارات

فهم تسلسل التدفق الكامل يتيح لك تحجيم كل مكون نقل بدقة وتجنب خسائر عدم التطابق — التكلفة الخفية حين يُجوّع عنق زجاجة في مرحلة الآلة التالية لها.

المرحلة	المعدات النموذجية	معامل التحجيم الرئيسي
1. الاستقبال	حلزون حفرة أو سلسلة سحب، رافعة استقبال	معدل تفريغ الشاحنة: 30–60 طن/ساعة
2. التنظيف المسبق	منخل دوّار أو اهتزازي	مطابقة طاقة رافعة الاستقبال
3. تخزين المواد الخام	صوامع فولاذية قاع مسطح أو مخروطي	7–14 يوم من الإنتاج اليومي
4. الطحن	مطحنة مطرقية، ملاقم حلزونية تناسبية	إنتاج المطحنة: 2–15 طن/ساعة
5. جرعات المكونات الدقيقة	موازين فقدان الوزن، خلاط شريطي	دقة الجرعة ±0.1 %
6. الخلط	خلاط ذو ذراعين أفقي أو محورين توأم	دورة دُفعة 3–4 دقائق، CV ≤5 %
7. التحبيب	مكيّف بخاري + مكبس حلقي	إنتاج المكبس: 1–10 طن/ساعة
8. التبريد	مبرد تدفق عكسي	درجة الحبيبات ≤ حرارة الجو +5 °C
9. الغربلة / الفتت	منخل حبيبات + أسطوانات تفتيت	الغبار يعود إلى المكيّف
10. تخزين المنتج المنتهي	صوامع أو صناديق منتج منتهٍ	1–3 أيام من الإنتاج اليومي
11. التعبئة / التحميل السائب	ماكينة وزن وملء أو فوهة سائبة	معدل التعبئة: 200–600 كيس/ساعة

كل انتقال بين مرحلتين يحتاج إلى مكون نقل — رافعة أو ناقل أو خط هوائي. رافعة الاستقبال يجب أن تتفوق على معدل تفريغ الشاحنة؛ الناقل من الصومعة إلى المطحنة يجب أن يطابق طاقة المطحنة الاسمية؛ رافعة مخرج المبرد يجب أن تواكب إنتاج المكبس. مزرعتي تجري حساب تتالي السعة لكل مشروع، بدءاً من هدف الإنتاج اليومي (بالأطنان/اليوم) والرجوع إلى الخلف لتحجيم كل مكون بهامش تصميم 20 % فوق الطاقة الاسمية للآلة التي يخدمها.

أنظمة جمع الغبار والشفط: حماية العمال والمنتج

غبار الأعلاف في السياق الإماراتي يحمل خطرين مزدوجين: خطر الانفجار (غبار الحبوب فوق 50 غرام/متر مكعب قابل للانفجار) وخطر صحة العمال التنفسية. كل رأس رافعة وكل نقطة تحويل ناقل وكل منخل ينبغي توصيله بشبكة شفط. فلتر كيسي مركزي من نوع النفخ النبضي يجمع الهواء المتغبر من جميع نقاط السحب. تحجيم الفلتر يعتمد على حجم الهواء — عادة 1200 إلى 1800 متر مكعب/ساعة لكل نقطة سحب — ومساحة القماش تُحسب للحفاظ على سرعة الوجه أقل من 1.2 متر/دقيقة على سطح النسيج.

في مناطق الرطوبة الساحلية العالية في الإمارات (رطوبة رأس الخيمة يمكن أن تتجاوز 85 % في أغسطس)، أكياس الفلتر القياسية من البوليستر المنسوج يمكن أن تسد بسبب الغبار الرطب في أيام قليلة. مزرعتي تحدد أكياس بغشاء PTFE للتركيبات الساحلية — تفلتر من السطح لا من العمق، مما يجعل التنظيف أكثر فاعلية ويمد عمر الكيس من 12 شهراً إلى 3–4 سنوات. الغبار المسترد من قاع الفلتر يعود إلى مجرى المنتج عبر قفل هوائي دوّار، مما يضمن صفر هدر.

اختيار المحامل والأختام الملائمة لبيئة الإمارات

المحامل المكشوفة القياسية المستخدمة في مصانع الأعلاف الأوروبية أو الأمريكية تفشل بسرعة في ظروف الإمارات لسببين: الغبار الصحراوي الكاشط والهواء الساحلي المشبع بالأملاح. مزرعتي تحدد المعايير التالية لجميع تركيبات معدات النقل في الإمارات:

• مادة هيكل المحمل: حديد زهر للمصانع الداخلية؛ حديد زهر كروي أو فولاذ مقاوم للصدأ للساحلية (ضمن 5 كم من البحر)
• الختم: ختم شفه ثلاثي متعرج مع وصلة ضخ شحم؛ يحل محل أختام اللباد القياسية
• مواصفة الشحم: ليثيوم مركب عالي الحرارة، درجة NLGI 2، مصنف حتى 180 درجة مئوية لمحامل رأس الرافعة قرب مكيّفات البخار
• دورة إعادة التشحيم: كل 250 ساعة تشغيل في الظروف المتغبرة (مقابل 1000 ساعة في البيئات النظيفة)
• الحماية من التآكل: جميع براغي خارجية من A2-70 الفولاذ المقاوم؛ أسطح مطلية بـطلاء إيبوكسي ثنائي الطبقة (أساس + طبقة ظاهرة، 180 ميكرون سماكة جافة)

أجهزة السلامة: لا تفاوض عليها في أي رافعة

لوائح العمل الإماراتية ومعايير سلامة مطاحن الأعلاف الدولية تشترط أجهزة وقائية محددة على جميع الرافعات الدلوية:

• جهاز منع الارتداد (السياق الخلفي): رقاشة ميكانيكية على عمود الرأس تمنع الحزام المحمّل من الارتداد بالجاذبية عند انقطاع الطاقة — يمنع فيضان قاع متسلسل
• مستشعر انزلاق الحزام / مراقب السرعة: مستشعر تقارب على عمود القاع يشغّل الإيقاف التلقائي إذا انخفضت سرعة الحزام عن 80 % من السرعة المحددة — أول إشارة على الانزلاق أو الحمل الزائد
• مفاتيح محاذاة الحزام: مركّبة عند الرأس والقاع؛ تقطع الإدارة إذا خرج الحزام أكثر من 25 مم عن المحور
• فتحات الفحص: واحدة على الأقل لكل 6 أمتار من ارتفاع الهيكل؛ مفصلية وتُفتح دون أدوات لفحص الدلاء والحزام دون تفكيك كامل
• شاد الحزام: شد جاذبي (مفضّل) أو شد زنبركي يحافظ على شد ثابت عبر نطاق الحرارة — مهم في الإمارات حيث يغير الفرق من 20 درجة ليلاً إلى 48 درجة ظهراً طول الحزام حتى 8 مم لكل 10 أمتار
• ألواح تهوية الانفجار: على هيكل الرافعة للحبوب؛ حسب حساب المنطقة وفق ATEX أو NFPA 61

مطابقة السعات بين المطحنة والخلاط ومكبس التحبيب

أكثر أخطاء منظومة النقل شيوعاً في مطاحن الإمارات هو تركيب رافعة صغيرة السعة بين المطحنة المطرقية وصومعة الدقيق، أو بين الخلاط وخزان الاحتياط قبل مكبس التحبيب. الحساب بسيط لكن يجب أن يعتمد على ذرى التدفق لا على المتوسطات.

مثال: مكبس تحبيب سعته 5 أطنان في الساعة يعمل 20 ساعة يومياً ينتج 100 طن يومياً. الخلاط الذي يغذيه يعمل عادة على دورة دُفعات مدتها 4 دقائق بدُفعة وزنها طنّان — أي 30 طناً في الساعة من تفريغ الدقيق الآني في خزان الاحتياط، بينما لا يمتص المكبس سوى 5 أطنان في الساعة في المتوسط. الرافعة بين الخلاط والمكبس يجب تصنيفها لـ35 طناً في الساعة على الأقل (30 طن + هامش 20 %) لاستيعاب ذروة تفريغ الدُفعة. تصغير هذه الرافعة إلى 6 أطنان في الساعة — مطابقة للمكبس — يجعل الخلاط ينتظر فراغ الرافعة، مما يدمر كفاءة دورة الدُفعات ويخفض الإنتاج اليومي بنسبة 20–30 %.

فريق مزرعتي الهندسي يجري محاكاة توقيت الدُفعات لكل مصنع جديد لتحديد نقاط ذروة التدفق قبل طلب المعدات. هذه الخدمة مضمّنة بدون تكلفة إضافية للعملاء الذين يشترون منظومات النقل عبر مزرعتي.

مزرعتي: منظومات نقل أعلاف متكاملة لأسواق الإمارات والخليج

مزرعتي هي المورد المتخصص في رأس الخيمة لمعدات المزارع وخطوط إنتاج الأعلاف، مع خبرة تركيب ميدانية في عمليات الدواجن والألبان وأعلاف الأسماك في مختلف أنحاء الإمارات. عرضنا في منظومات النقل يشمل الرافعات الدلوية الطاردة المركزية والمستمرة، وناقلات الطاقم والسلسلة، وخطوط النقل الهوائي، وفلاتر الغبار الكيسية النبضية، والهياكل الفولاذية المرتبطة ولوحات التحكم الكهربائي. كل منظومة تُحجَّم وفق هدف إنتاجك وظروف موقعك — درجة الحرارة المحيطة والرطوبة والارتفاع المتاح وإمداد الطاقة — لا وفق مواصفة كتالوج عامة.

سواء كنت تبني مطحنة أعلاف جديدة من الصفر، أو تستبدل ناقلاً يشكل عنق زجاجة في مصنع قائم، أو تضيف دائرة غربلة حبيبات وشفط، فريق مزرعتي سيزور موقعك ويعد رسم التخطيط وجداول المعدات ويدير التركيب حتى التشغيل التجريبي. تواصل معنا اليوم عبر واتساب +971 50 535 3412 لترتيب زيارة الموقع أو طلب حساب السعة لمشروع النقل القادم.
